详细介绍

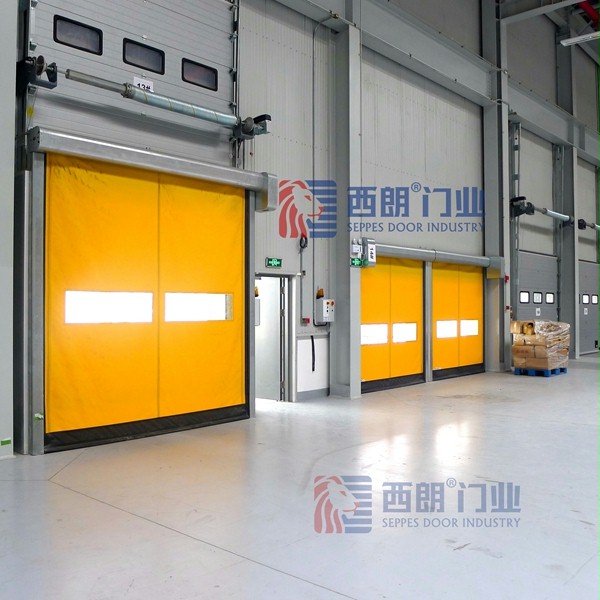

防撞型快速门
应用领域
仓库综合体。生产设施。
优点
框架颜色
RAL 9010(白色)
RAL 5002(蓝色)
RAL 6026(绿色)
RAL 9006(银)
RAL 1003(黄色)
RAL 3002(红色)
RAL 2004(橙色)
画布颜色
RAL 9010白色
RAL 5002蓝色
RAL 6026绿色
RAL 9006银
RAL 1003黄色
RAL 3002红色
RAL 2004橙色
大小表
参数 | 指示器 |
---|---|
开口宽度,毫米 | 2 000 - 5 700 |
mm开口高度 | 1 800 - 5 800 |
Lintel,毫米 | 从600 |
Pristinki,mm | 225 - 475 |
设计
1.电力驱动
2.轴
3.轴箱
4.门叶
5.插件是透明的(窗口/面板)
6.垂直指南
7.布料移动指南
8.刀片的下边缘
9.光电管
10.控制单元
11.配重
施工对象的准备
所有测量均在室内进行。每个值的测量必须至少有三点:
H--开口的高度(从地面到开口顶部的距离);
B - 开口宽度(从开口的左边缘到右边缘的距离)。
建筑工地的要求
当测量最终尺寸的H和B时,假定最大值。
安装方式
高速vopot的高架蒙太奇。 |
标准设计方案
侧驱动(配重/无配重) |
高速卷帘的参数
电导率。名称,参数名称 | 计算公式 |
---|---|
H,mm开口的高度 | 1 800 - 6 000 |
B,mm开口的宽度 | 2 000 - 7 000 |
驾驶在前面(配重/没有配重) |
高速卷帘的参数
电导率。名称,参数名称 | 计算公式 |
---|---|
H,mm开口的高度 | 1 800 - 6 000 |
B,mm开口的宽度 | 2 000 - 7 000 |
基本设备
镀锌钢架和箱子 | |
轴直径为90/130毫米的镀锌钢制成 | |
指南 - 挤压聚乙烯 | |
布 - 不透明增强PVC,密度为900-1 200克/平方米 | |
控制单元 - 钢质涂漆车身300 x 400 x 150毫米; 防护等级 - IP54; 带变频器 | |
光电池安装在距离地面500mm的高度以及侧面架的上部位置,以检测打开时打印纸不正确的展开 |
附加设备
不锈钢架和箱子AISI304,AISI316 | |
AISI304不锈钢控制单元外壳 | |
驱动器和机架加热器 | |
关闭时,如果触摸感应下边缘到障碍物,信号从传感器通过无线电通道发送到控制单元打开门; 在发生电力故障时,闸门会自动打开配重 |
技术规格
参数 | 值 | 备注 |
---|---|---|
耐风压,Pa,class(GOST 31174) | CLASS1 | 适用于宽达7 000 mm的门 |
耐风压,Pa,class(GOST 31174) | CLASS2 | 适用于宽达4 000 mm的门 |
开放速度,米/秒 | 2.0 | 门高达3 000 x 3 000毫米 |
开放速度,米/秒 | 1.8 | 门高达5 000 x 5 000毫米 |
开放速度,米/秒 | 1.0 | 门高达7 000 x 6 000毫米 |
关闭速度,米/秒 | 0.8 | |
工作温度范围,°С | -15到+70 | 如果驱动器安装在建筑物内部 |
工作温度范围,°С | -5到+70 | 如果驱动器安装在建筑物外面 |
工作温度范围,°С | -35到+70 | 当使用机架和驱动器加热系统时 |
电源,W | 1 500 | |
IP保护等级 | IP54 | 终端位置由编码器跟踪 |
电源电压,V | 220伏/ 50赫兹 | 单相 |
电源电压,V | 380 V / 50 Hz | 三相 |
可靠性,开闭周期数,不低于 | 1 500 000 | 取决于操作条件 |
产品的操作条件
1.为保证门的可靠和无故障运行,建议定期检查和维修。
2.手动打开和关闭门是在扳手的帮助下进行的。
3.不要让门撞到颠簸处,也不要妨碍门的自由打开和关闭。
4.不要污染PVC导轨。
5.开门和关门时禁止进入开口,以免受伤。
6.打开或关闭门时,确保开口处没有异物。
填料
包装在木材中 | 包装特性 |
---|---|
结构 | 泡沫膜,聚苯乙烯,木托盘,木制酒吧 |
长度,毫米 | 取决于门的组件的长度 |
宽度,毫米 | 从640到705 |
高度,毫米 | 从480到730 |
保
向买方提供DoorHan集团生产的高速卷闸门可操作性的保证,零售商为期1年,自购买之日起经销商订单为期2年。
附加说明
DoorHan公司使用液压起重机或铲车至少2米的铲车来装载卡车上的大门,买主或安装人员必须提供相同的设备来搬运包装好的大门。插头必须放在制造商提供的木托盘下面,并在另一侧作用。当使用起重机或其他提升装置时,建议使用适当负载能力的吊索。
图纸
Speedlol滚筒SDI(侧面驱动) | ||
Speedrolling卷帘门SpeedRoll SDI(驱动器在前面) | ||
高速卷帘的安装方案SpeedRoll SDI(从侧面驱动) | ||
高速卷帘门的安装方案SpeedRoll SDI(驱动器在前面) |
护照和证书
符合性证书(高速门) | ||
用于高速卷帘的护照 |
说明
Speedlol滚筒SDI(室内使用) | |
GfA控制单元 | |
BMP控制单元 | |
DoorHan控制单元 |
