详细介绍
工业截面门ISD01系列都安装在工业厂房,仓库,车间,码头等工业设施的开口,在那里他们必须满足比车库门的更加严格的要求。由于工业门高强度的工作,以确保长期运行不中断,他们表现出增加,由于钢筋结构强度特性。如在浇口密封系统中使用提供了高的热绝缘 - 所期望的温度的保存是几乎任何工业设施的一个重要问题。为了平衡与快速修复系统,大大减少了安装时间门扇使用扭转机构。
截门的外侧

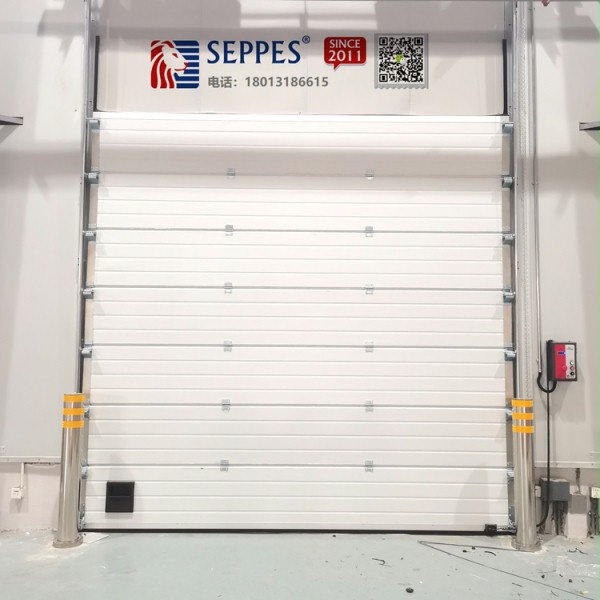

截门的内侧
应用领域
洗车
生产车间
仓库
优点
设计
面板设计
板
单杠
宽中央带
波
水平杆(内部面板)
表面类型
伍德(外部)
灰泥(内)
颜色
RAL 9003白色
RAL 9006银
RAL 7004灰色
米色RAL 1014
RAL 6005绿色
RAL 5005蓝色
RAL 7016无烟煤
RAL 3000红色
RAL 3005酒红
RAL 8017棕红色
RAL 8014棕色
上RAL颜色定制(收费)
户型图
参数 | 指示器 |
---|---|
开启高度,毫米 | 从2000年到8000 |
开口的宽度,毫米 | 从2000年到8000 |
门楣,毫米 | 150 |
整机货架毫米 | 120 |
开放的尺寸
设计
1.立式导向
2.角接待
3.筒轴
4.保护抵抗弹簧破损的装置
5.鼓
6. U形托架
7.一种平衡机构是弹簧(扭转弹簧)
8.联轴器
9.国内支持托架
10.辊保持器的顶部支撑
11.侧与所述辊保持器轴承
12.内环
13.对断裂电缆保护的装置
14.夹芯板
15.加强型材增量
16.下轮廓和密封
17.密封侧
18.上部轮廓
19.上密封
20.侧盖板具有用于紧固孔
21.手柄步
22.弹簧减振器
23.安装托架连接到天花板
施工现场的制备
要删除轮盘足够和建设水平的必要指标。所有测量都在室内制造。各值的测定必须进行至少三个点:
ħ - 开口高度(从地面到开口的顶部的距离);
乙 - 开口(从左侧边缘至所述开口的右边缘的距离)的宽度;
ħ - 门楣分钟150毫米(从顶部开口到障碍物的距离);
B1 / B2 - 左/右横向距离分120毫米(从开口到障碍物的对应边缘的距离);
L - 房间的深度。
当在最高值的最终尺寸测量H,B是服用。
当测量H,B1,B2和L具有最低值。
要求到施工现场
横跨开口的宽度的地面水平降不应超过10毫米。有必要提供一种活门安装平面(整机货架和门楣)。用于安装的引导系统的所述碱必须具有单片耐用,而如果没有这样需要额外的磨边的或形成在硬件中的开口。
安装方法
安装在整机货架门楣上,和开口部的内侧轨的系统:所述表面安装在该开口。 |
标准设计
低扬程,前鼓 |
低扬程,前鼓
电导率。指定的参数的名称 | 设计公式 |
---|---|
H,开口的毫米高度 | ^ h |
小时,mm高度门楣 | ħ≥230; ħ≥260(与天花板驱动器) |
B,毫米孔宽度 | 乙 |
A,拐角支柱mm高度 | H + 110 |
AB,毫米高度调节轴和鼓 | ≥A + 59 |
A1,竖直导轨的毫米高度 | A - 543 |
A2,水平引导毫米高度 | A - 106 |
水平导轨的E,mm长度 | H + 300 |
DB,mm工作区扭转机构 | 这取决于开口尺寸和屏蔽的重量 |
S,mm最小横向空间 | 120 |
P,毫米区天花板驱动装置 | + H 1185 |
N,毫米重叠在打开位置的开口, | 190(没有致动器); 0 ... 10(与天花板驱动器) |
低升程,前滚筒(导轨套件RKTN) |
低升程,所述前滚筒(RKTN)
电导率。指定的参数的名称 | 设计公式 |
---|---|
H,开口的毫米高度 | ^ h |
小时,mm高度门楣 | ħ≥160 |
B,毫米孔宽度 | 乙 |
A,拐角支柱mm高度 | H + 54 |
AB,毫米高度调节轴和鼓 | ≥A + 59 |
A1,竖直导轨的毫米高度 | A - 552 |
A2,水平引导毫米高度 | A - 115 |
水平导轨的E,mm长度 | H + 440 |
DB,mm工作区扭转机构 | 这取决于开口尺寸和屏蔽的重量 |
S,mm最小横向空间 | 120 |
P,毫米区天花板驱动装置 | + H 1185 |
N,毫米重叠在打开位置的开口, | 245(没有致动器); 40 ... 60(与天花板驱动器) |
低扬程,后轮鼓式 |
低扬程,后轮鼓式
电导率。指定的参数的名称 | 设计公式 |
---|---|
H,开口的毫米高度 | ^ h |
小时,mm高度门楣 | ħ≥150 [≥180(与天花板驱动器) |
B,毫米孔宽度 | 乙 |
A,拐角支柱mm高度 | 当h <170:H + 110; 在150≤ħ≤170:H + H - 60 |
AB,毫米高度调节轴和鼓 | 当h≤170:H + 55; 在150≤ħ≤170:H + H - 47 |
A1,竖直导轨的毫米高度 | A - 543 |
A2,水平引导毫米高度 | A - 106 |
水平导轨的E,mm长度 | H + 510 |
DB,mm工作区扭转机构 | 这取决于开口尺寸和屏蔽的重量 |
S,mm最小横向空间 | 120 |
P,毫米区天花板驱动装置 | + H 1185 |
N,毫米重叠在打开位置的开口, | 240(没有致动器); 40 ... 60(与天花板驱动器) |
标准斜电梯 |
标准斜电梯
电导率。指定的参数的名称 | 设计公式 |
---|---|
H,开口的毫米高度 | ^ h |
小时,mm高度门楣 | > 500 |
B,毫米孔宽度 | 乙 |
A,拐角支柱mm高度 | H + 250 ... 985 |
AB,毫米高度调节轴和鼓 | A +97分之86 |
A1,竖直导轨的毫米高度 | N - 300 |
水平导轨的E,mm长度 | 这取决于α°的角度(尺寸,包围工作区深车库门) |
DB,mm工作区扭转机构 | 这取决于开口尺寸和屏蔽的重量 |
S,mm最小横向空间 | 120 |
倾斜角α°到水平导轨 | 5 ... 65(5°的倍数) |
Q,在驱动轴布置毫米面积 | 300 |
高层 |
高层
电导率。指定的参数的名称 | 设计公式 |
---|---|
H,开口的毫米高度 | ^ h |
小时,mm高度门楣 | H> 520 |
B,毫米孔宽度 | 乙 |
HL,从开口前的水平导向件的水平毫米的距离 | 默认情况下,H - 330 |
A,拐角支柱mm高度 | H + HL |
AB,毫米高度调节轴和鼓 | A +97分之86 |
A1,竖直导轨的毫米高度 | A - 580 |
A2,水平引导毫米高度 | A - 53 |
水平导轨的E,mm长度 | ^ h - HL + 470 ... 600 |
DB,mm工作区扭转机构 | 这取决于开口尺寸和屏蔽的重量 |
S,mm最小横向空间 | 120 |
Q,在驱动轴布置毫米面积 | 300 |
高海拔,滚筒下方 |
高海拔,滚筒下方
电导率。指定的参数的名称 | 设计公式 |
---|---|
H,开口的毫米高度 | ^ h |
小时,mm高度门楣 | ^ h≥1600 |
B,毫米孔宽度 | 乙 |
HL,从开口前的水平导向件的水平毫米的距离 | 1330≤HL≤ħ - 150 |
A,拐角支柱mm高度 | H + HL |
AB,毫米高度调节轴和鼓 | H + 400 ... 600 280 +(安装管); H + 1 203(八边形轴) |
A1,竖直导轨的毫米高度 | A - 580 |
A2,水平引导毫米高度 | A - 53 |
水平导轨的E,mm长度 | ^ h - HL + 470 ... 600 |
DB,mm工作区扭转机构 | 这取决于开口尺寸和屏蔽的重量 |
S,mm最小横向空间 | ≥300 |
Q,在驱动轴布置毫米面积 | ≥500 |
斜高层 |
斜高层
电导率。指定的参数的名称 | 设计公式 |
---|---|
H,开口的毫米高度 | ^ h |
小时,mm高度门楣 | 500 |
B,毫米孔宽度 | 乙 |
HL,从开口前的水平导向件的水平毫米的距离 | 330 |
A,拐角支柱mm高度 | H + HL + 15 ... 749 |
AB,毫米高度调节轴和鼓 | 97分之86≤A + |
A1,竖直导轨的毫米高度 | H + HL - 330 ... 580 |
水平导轨的E,mm长度 | 这取决于α°的角度(尺寸,包围工作区深车库门) |
DB,mm工作区扭转机构 | 这取决于开口尺寸和屏蔽的重量 |
S,mm最小横向空间 | 120 |
倾斜角α°到水平导轨 | 5 ... 65(5°的倍数) |
Q,在驱动轴布置毫米面积 | 300 |
倾斜高层,滚筒下方 |
倾斜高层,滚筒下方
电导率。指定的参数的名称 | 设计公式 |
---|---|
H,开口的毫米高度 | ^ h |
小时,mm高度门楣 | 500 |
B,毫米孔宽度 | 乙 |
HL,从开口前的水平导向件的水平毫米的距离 | ≥1330 |
A,拐角支柱mm高度 | H + HL + 15 ... 749 |
AB,毫米高度调节轴和鼓 | AB> H + 680(安装管); H + 1203(八边形轴) |
A1,竖直导轨的毫米高度 | H + HL - 330 ... 580 |
水平导轨的E,mm长度 | 这取决于α°的角度(尺寸,包围工作区深车库门) |
DB,mm工作区扭转机构 | 这取决于开口尺寸和屏蔽的重量 |
S,mm最小横向空间 | 300分钟 |
倾斜角α°到水平导轨 | 5 ... 65(5°的倍数) |
Q,在驱动轴布置毫米面积 | ≥650 |
垂直升降 |
垂直升降
电导率。指定的参数的名称 | 设计公式 |
---|---|
H,开口的毫米高度 | ^ h |
小时,mm高度门楣 | > H + 500 |
B,毫米孔宽度 | 乙 |
A,拐角支柱mm高度 | 2H + 120 |
AB,毫米高度调节轴和鼓 | A + 166 |
A1,竖直导轨的毫米高度 | ^ h |
S,mm最小横向空间 | 120 |
Q,在驱动轴布置毫米面积 | 300 |
以下垂直升降式滚筒 |
以下垂直升降式滚筒
电导率。指定的参数的名称 | 设计公式 |
---|---|
H,开口的毫米高度 | ^ h |
小时,mm高度门楣 | > H + 120 |
B,毫米孔宽度 | 乙 |
A,拐角支柱mm高度 | 2H + 120 |
AB,毫米高度调节轴和鼓 | H + 680(安装管); H + 1 203(八边形轴) |
A1,竖直导轨的毫米高度 | H + 850 |
S,mm最小横向空间 | 500分钟 |
Q,在驱动轴布置毫米面积 | ≥650 |
标准提升 |
标准提升
电导率。指定的参数的名称 | 设计公式 |
---|---|
H,开口的毫米高度 | ^ h |
小时,mm高度门楣 | R381:H≥420; R305:H≥350 |
B,毫米孔宽度 | 乙 |
A,拐角支柱mm高度 | R381:H + 235; R305:H + 165A + 97 |
AB,毫米高度调节轴和鼓 | A + 97 |
A1,竖直导轨的毫米高度 | R381:A - 580; R305:A - 490 |
A2,水平引导毫米高度 | A - 110 |
水平导轨的E,mm长度 | R381:H + 200; R305:H + 250 |
DB,mm工作区扭转机构 | 这取决于开口尺寸和屏蔽的重量 |
S,mm最小横向空间 | 120 |
P,毫米区天花板驱动装置 | + H 1060 |
Q,在驱动轴布置毫米面积 | 300 |
基本设备
40毫米厚度的高效节能的夹芯板的网络和增加内部铰链和侧支撑。 | |
钢2毫米设置向导和角柱厚具有较高的安全边际已经全部安装必要的穿孔。 | |
扭转机构,设计为25000次循环,确保耐久性栅极。 | |
弹簧保护装置的端接块轴,以防止所述门叶下降。 | |
保护装置电缆断裂被设置为在门扇的下臂。在一个线缆机构的损坏的情况下被触发,并防止门扇的下降。 | |
与安装说明书和产品的护照了一套完整的框。 | |
符合人体工程学的手柄可以很容易和方便地打开门。 |
附加设备
特殊窗口设计(尺寸635 X 330毫米或607 X202毫米)可确保紧密的密封门扇,该保护它免受热损失和冻结。窗户用黑边做。 | |
栅极具有改进的结构,是高度耐用和美观的外观。最小屏蔽高度 - 2130毫米。 | |
手动链条驱动器安装在所有类型的电梯的工业用门用于提升和手动降低门扇。 | |
机械锁允许您锁定门扇在两个房间内,并从街上的关闭位置。 | |
防腐包装组件在目标湿度高的条件下运行,以提供抗腐蚀和栅极的稳定运行保护的情况下,推荐的。该包具有增加的使用寿命,并且包括:一个弹簧有色的,染色导不锈钢侧向支撑,铰链,硬件,不锈钢丝,涂漆侧盖。 | |
自动门驱动系统和安全系统的能力(见。节“大门自动”)。 | |
扭转机构设计产量可达10万次。 | |
机械锁允许从建筑物内部锁定刀片。它是简单和可靠。 |
技术特点
参数 | 值 | 备注 |
---|---|---|
热阻腹板平方米*℃/瓦特,类别(GOST 31174) | 1.13(A) | |
隔音,分贝,类别(GOST 31174) | 24(A) | |
耐风载荷,PA,类别(GOST 31174) | 460(B) | |
可靠性,开闭循环的数量,至少 | 可靠性栅极 - 120 000,扭转机构 - 25 000(默认) | |
手动开闭力,N,不大于 | 260 | |
拉伸时的水密压差,PA(GOST 31174) | 250 | |
门扇公斤/平方米的重量 | 13.5 | |
体积的透气性,立方米/平方米·H(GOST 31174) | 4.9 |
生产操作条件
1.门扇科必须沿导轨平滑地移动,并且其栅极本身必须是平衡的,即 它们的重量必须由扭矩弹簧来补偿。
2.手动打开和栅极关闭仅由手柄进行。
打开和关闭门时3手册并不适用于他们了很多努力。突然抽搐禁止。
4.确保人和动物的动作的门区工作期间不被暴露。
5.严禁通过移动门扇移动,如 这可能会导致受伤。
6.不要露出栅冲击和打开和关闭时,不要妨碍他们的自由流动。
7.不要暴露污染和引导辊,如 它可能导致的顺利进行破坏,如果有电有可能导致过载和故障。
8.在网络中没有异物和碎屑开幕期间要小心。它们的存在可导致偏斜和干扰的栅极。
填料
纸板包装 | 特色包装 |
---|---|
描述 | 导引系统和屏蔽剖门有纸板,泡沫的刚性复合材料包,取出拉伸膜; 设备被包装在由瓦楞纸板和密封的包装膜的一框; 所有的包装都配备了包含在请求信息的信息标签,以及公司的品牌标志 |
结构 | 五层纸板,泡沫,拉伸膜,粘合带 |
宽度 | 包装板 - 从500至800 |
高度(mm) | 包装板 - 从200至800 |
长度mm | 盾包装 - 从2100到8100 |
毛重 | 1000 |
装箱数量 | 屏蔽包装 - 从3至17的面板; 包装指南 - 1个导向系统; 包装部件 - 具有一套完整的盒(可以是几个); 可能的额外包(磨边,δ-轮廓等)。 |
